Rahmen

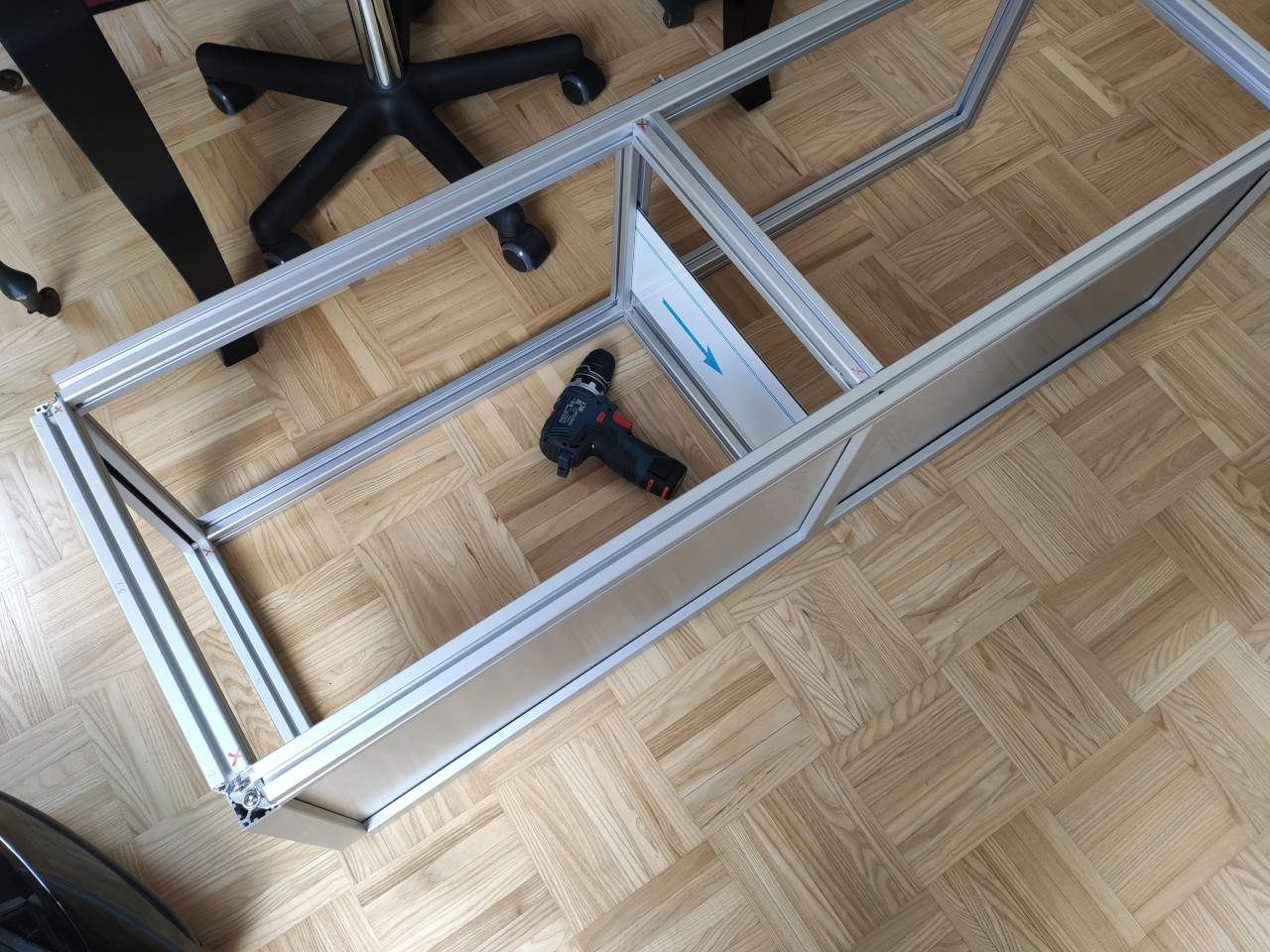

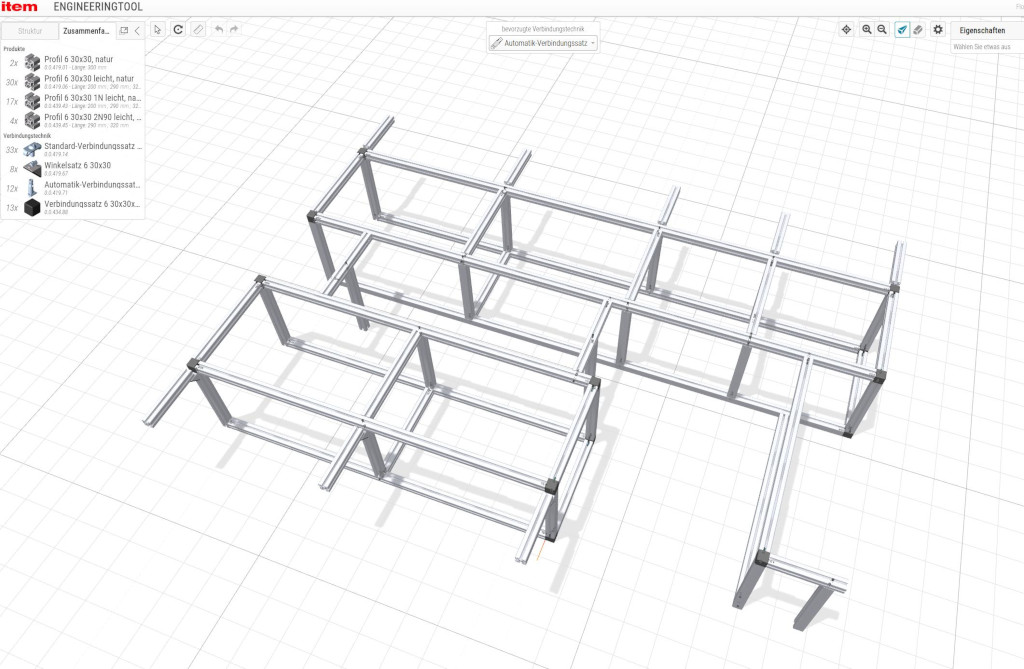

Die Möbel bestehen in erster Linie aus Aluminiumprofilen, Alu-Verbundblatten und Sperrholz. Der Rahmen besteht aus Systemprofilen "Profil 6 30x30 leicht" von ITEM, die man auch wunderbar in deren WebTool dimensionieren und dann passend zugeschnitten mit all dem Zubehör beispielsweise bei Dold bestellen kann. Bei der Bestellung sollte man gleich überall Gewinde reinschneiden lassen, denn das ist echt eine nervige und zeitraubende Arbeit.

Im unteren Bereich wollte ich für die Verblendung robuste aber leichte Platten, deswegen kommen 3mm Aluminium Verbundplatten (von S-Polytec zum Einsatz. Mittels passender Profile direkt in die Nut der Al-Profile gesetzt, da wackelt dann auch nichts. Die Oberfläche gibt es statt Alu gebürstet auch in anderen Varianten, Notfalls geht auch Dekofolie oder sowas.

Fixiert sind die Profile an den Gewinden der Verzurrösen. Ursprünglich hatte ich dafür Standardverbinder vorgesehen, das ist aber von der Montage her sehr frickelig. Inzwischen sind die Profile mit langen Durchgangsschrauben und 30mm Karosseriescheiben fixiert.

Abdeckungen usw

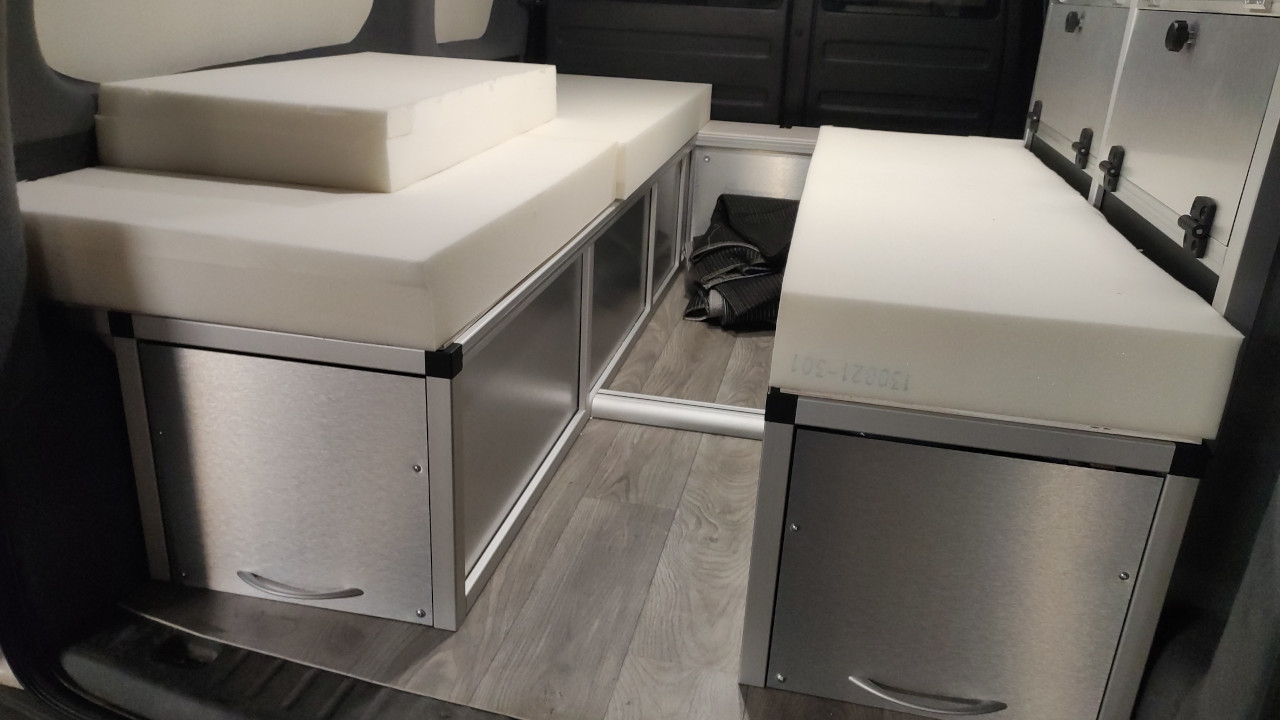

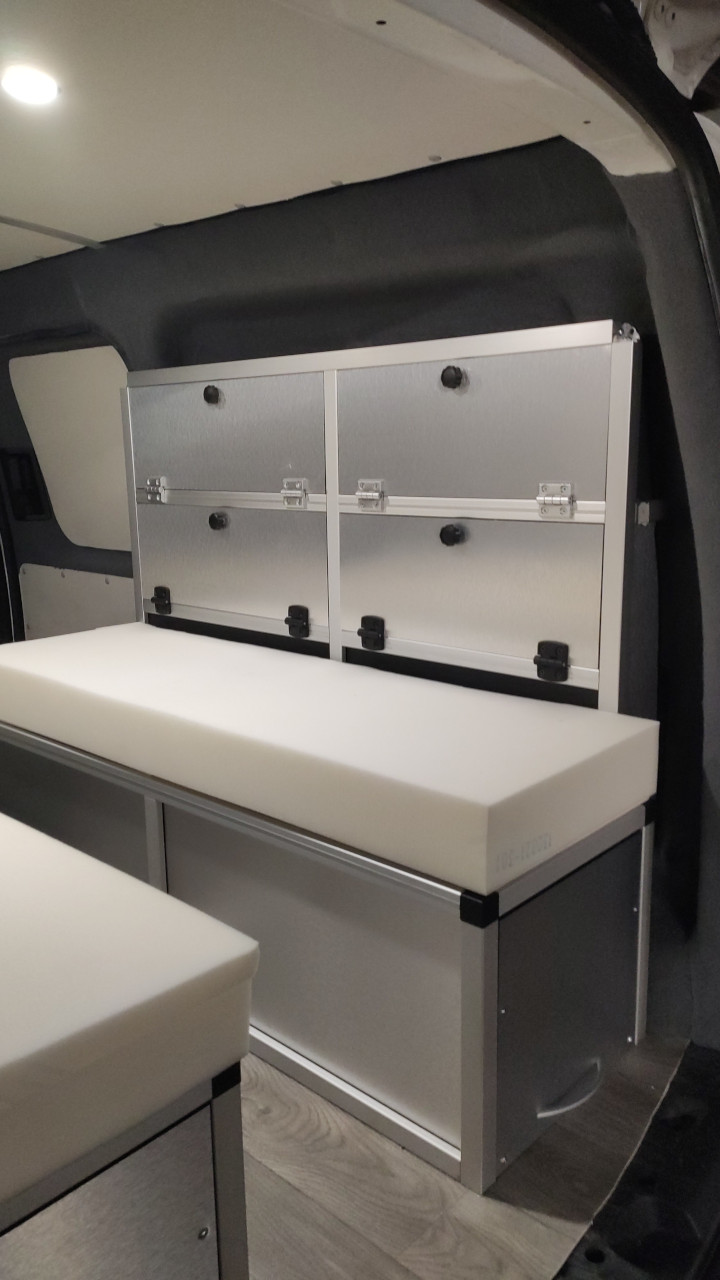

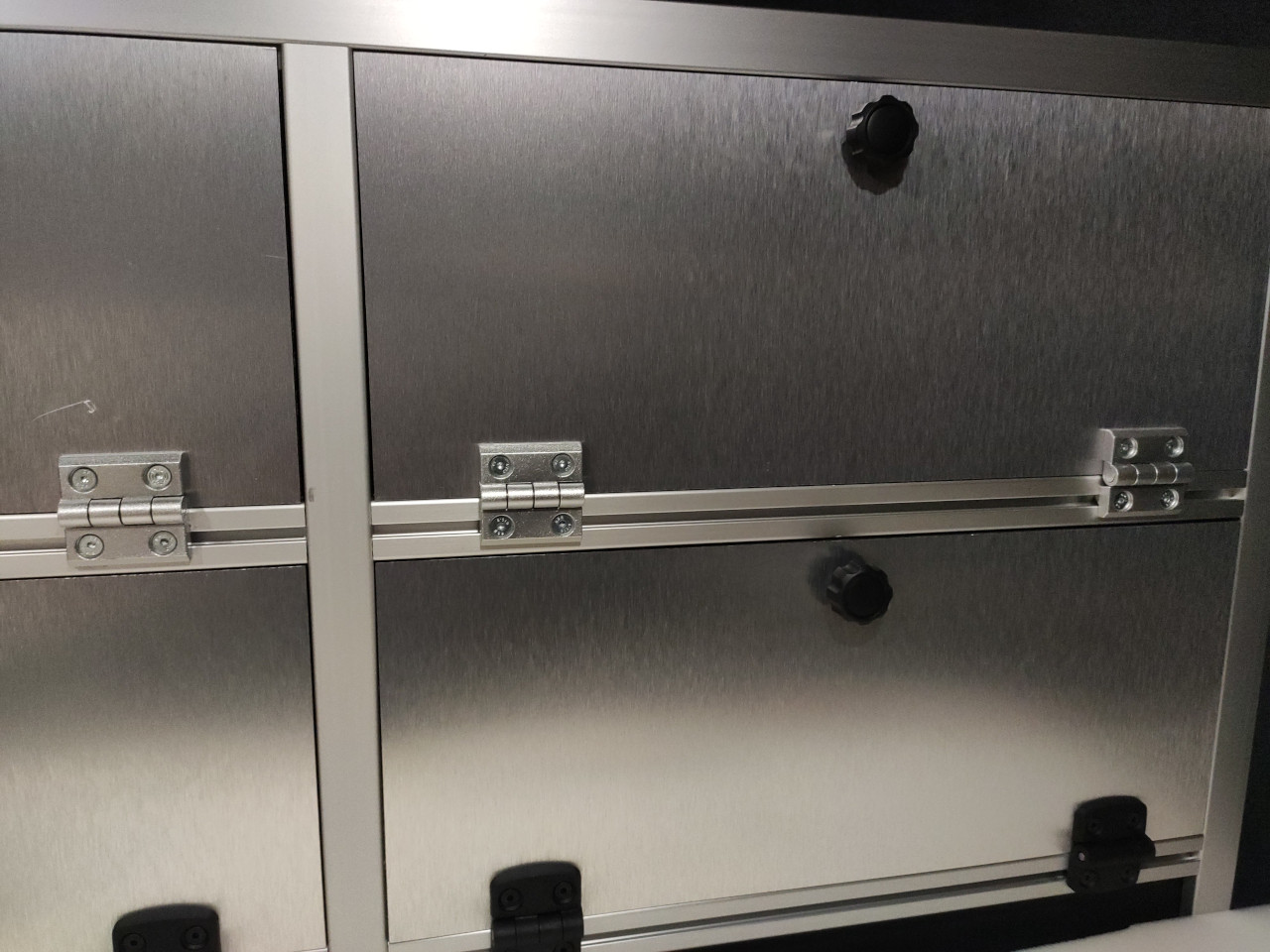

Die linke Seite dient über die gesamte Länge als Sitzbank, vorne über die gesamte Breite dazu eine schmale Bank und rechts dann nochmal eine Bank plus "Wandschrank". Oben auf den Rahmen liegen Sperrholzplatten auf, mit Scharnieren fixiert. Die Klappfächer sechts sind auch Alu-Verbundplatten, dazu Scharniere und selbst konstruierte Drehverschlüsse. Die Schubladen rechts und links unten sind Schubfächer, ohne Führungsschiene o.Ä., gebaut aus Systemprofilen und Platten aus ABS Regenerat.

Innen laufen dann noch diverse Leitungen, oben auf dem "Wandschrank" ist zB ein USB-Ladegerät und vorne, direkt an der Seitentür, ist auch noch eine 12V-Buchse und zusätzliche Lichtschalter.

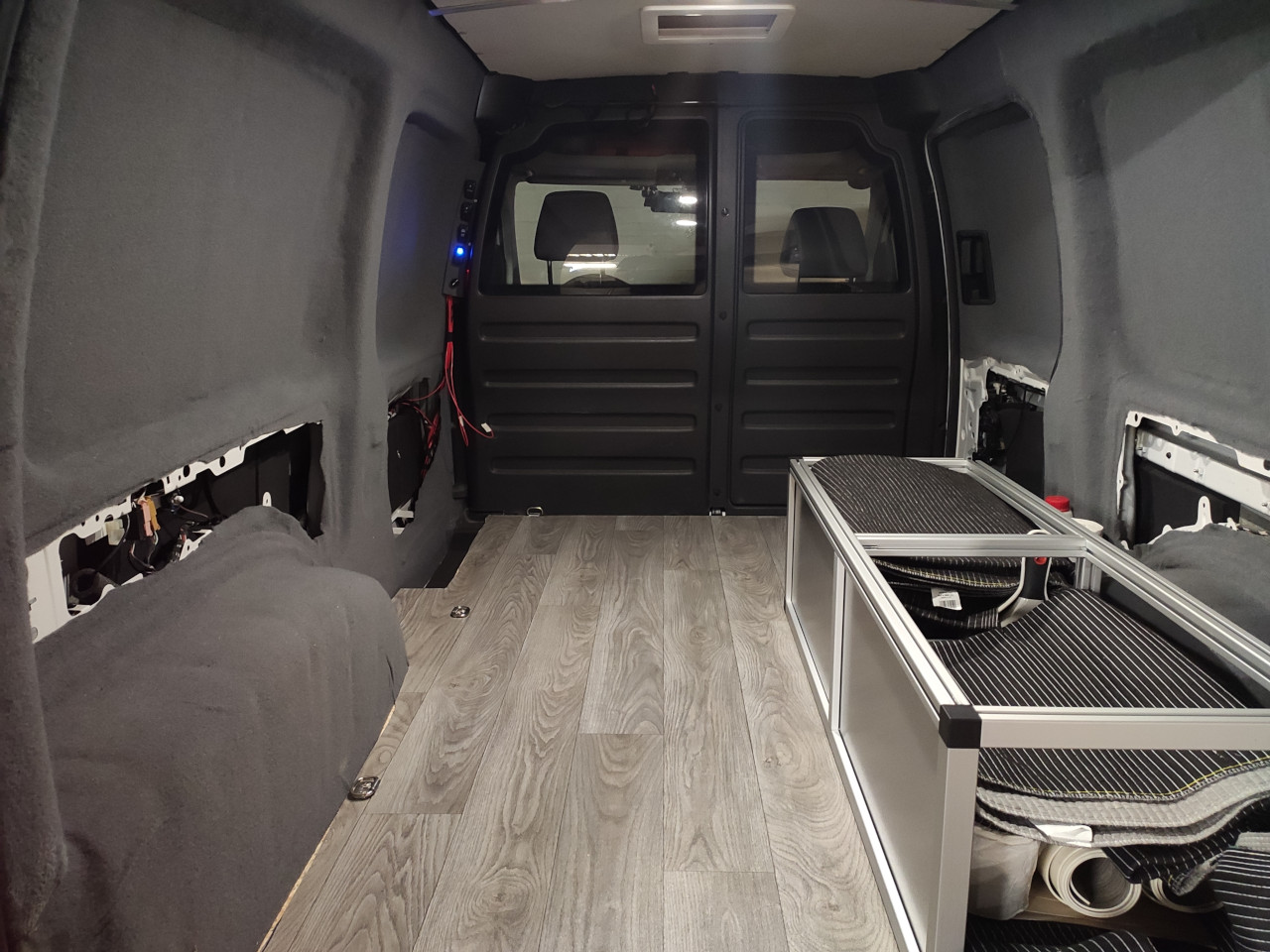

Auf den Bildern liegen auch schon die ersten Schaumstoffteile herum, aber noch ohne Bezug.

Klappenverschlüsse

Für die seitlichen Klappen sind logischerweise irgendwelche Verschlüsse nötig. Ich hatte mir da einige angesehen, die üblichen Schnappschlösser aus dem Camperbedarf, Schnappverschlüsse und Riegel aus dem Yachtbedarf.... Die meisten ohne Massangaben, und günstig war nichts davon. Also etwas selbst drucken. Herausgekommen ist ein recht einfacher Drehriegelverschluss der in die 6er Nut des Systemprofils greift.

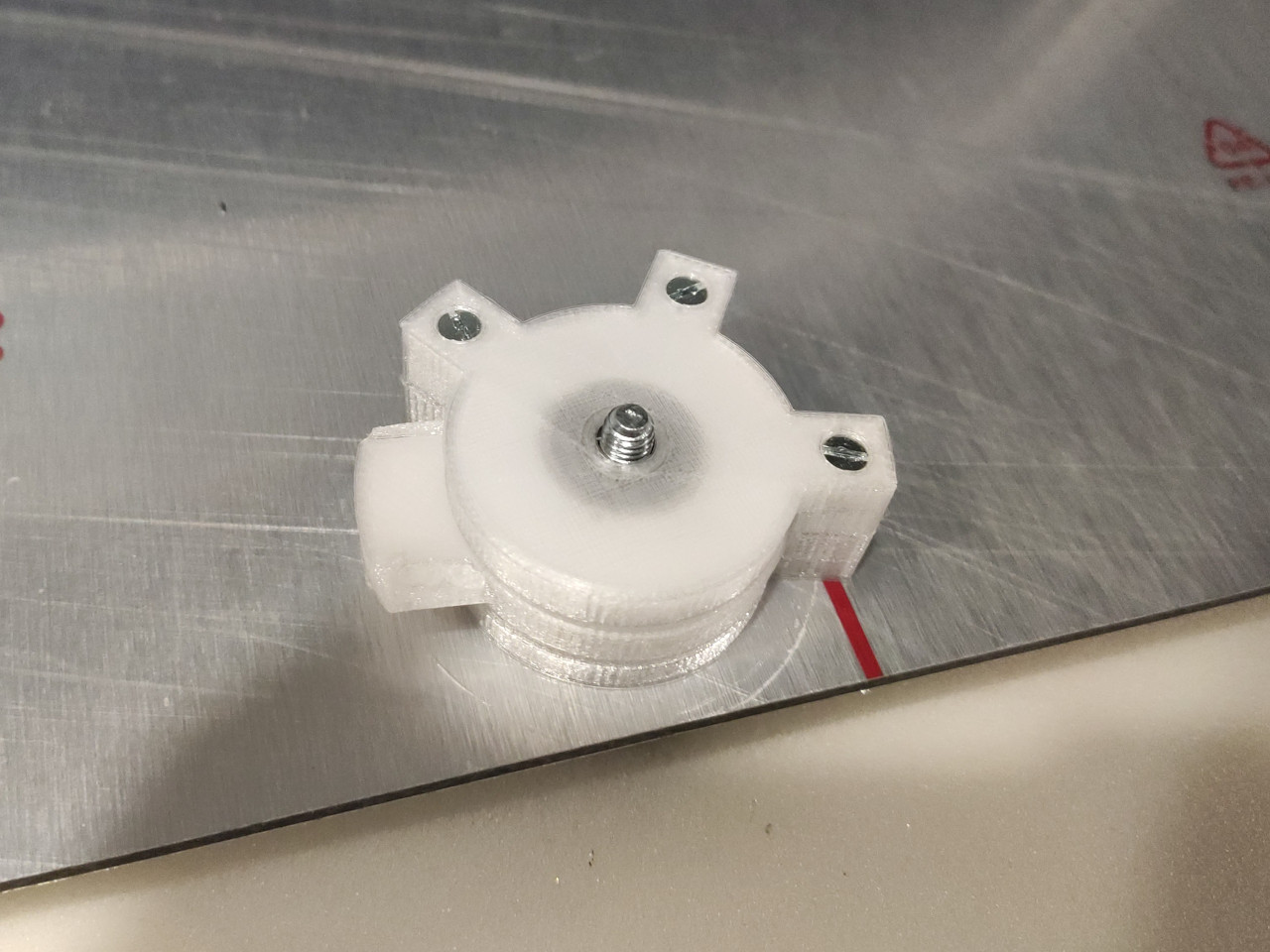

Links Version 1, rechts Version 2, beides in PETG gedruckt:

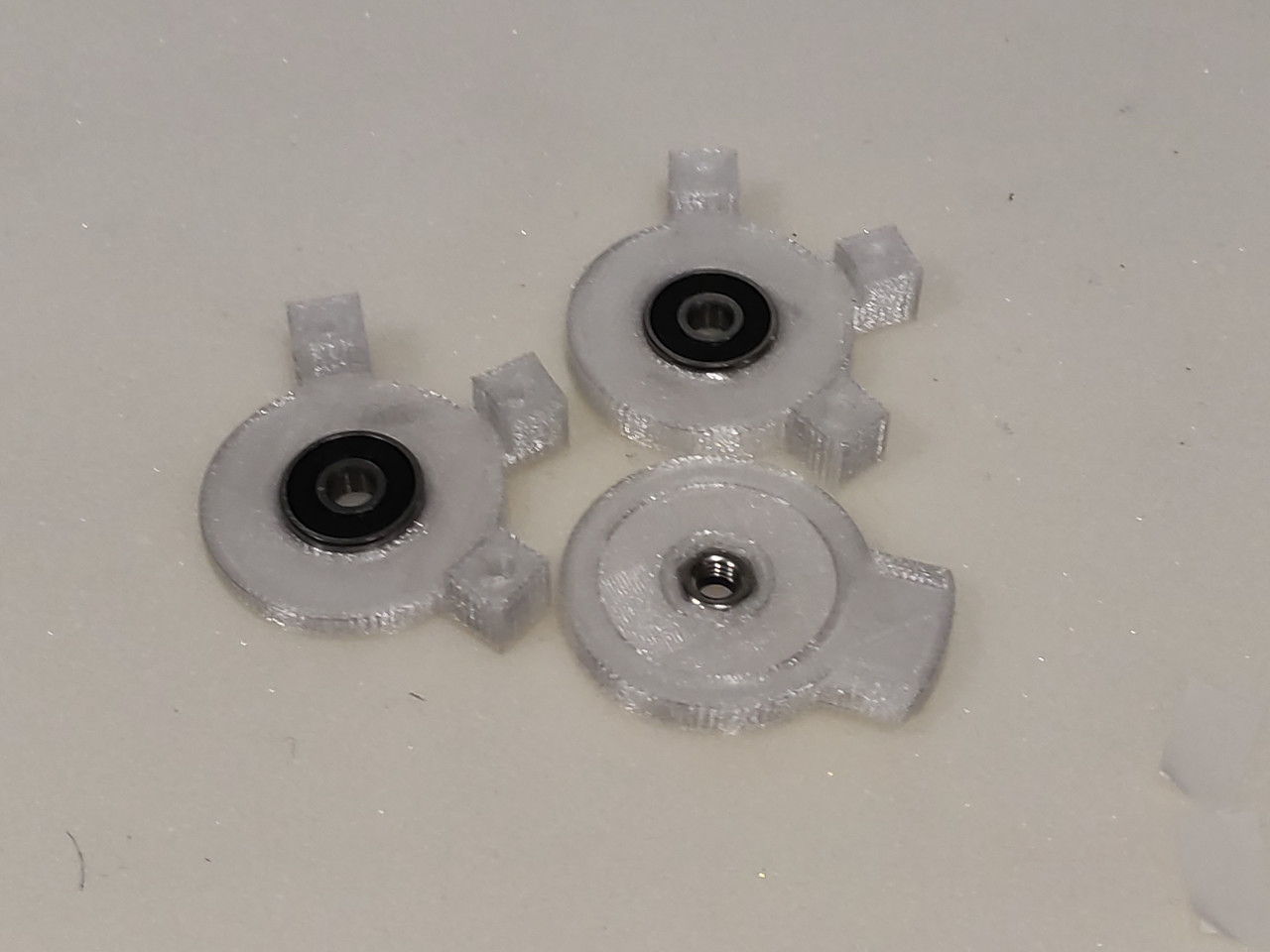

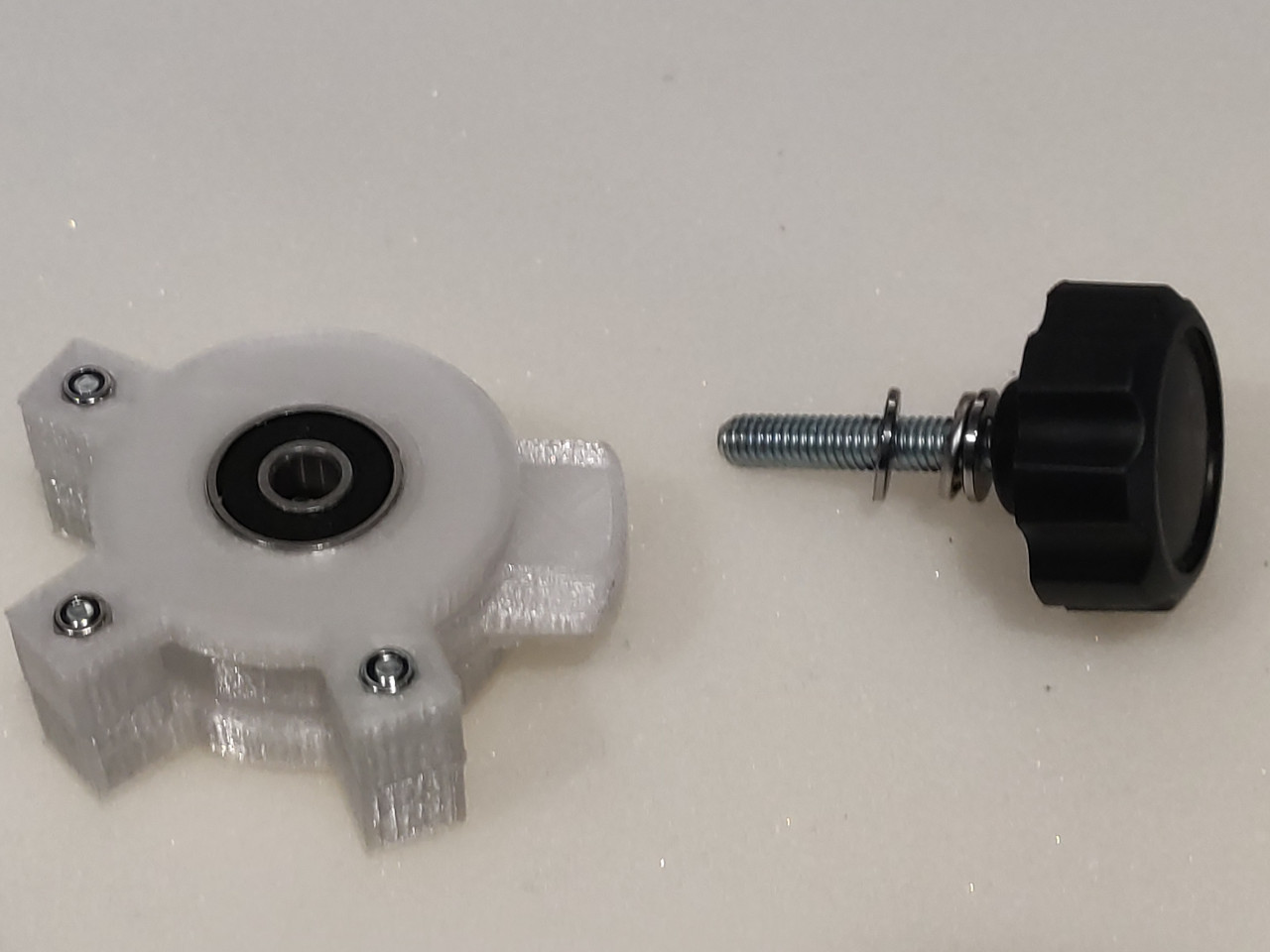

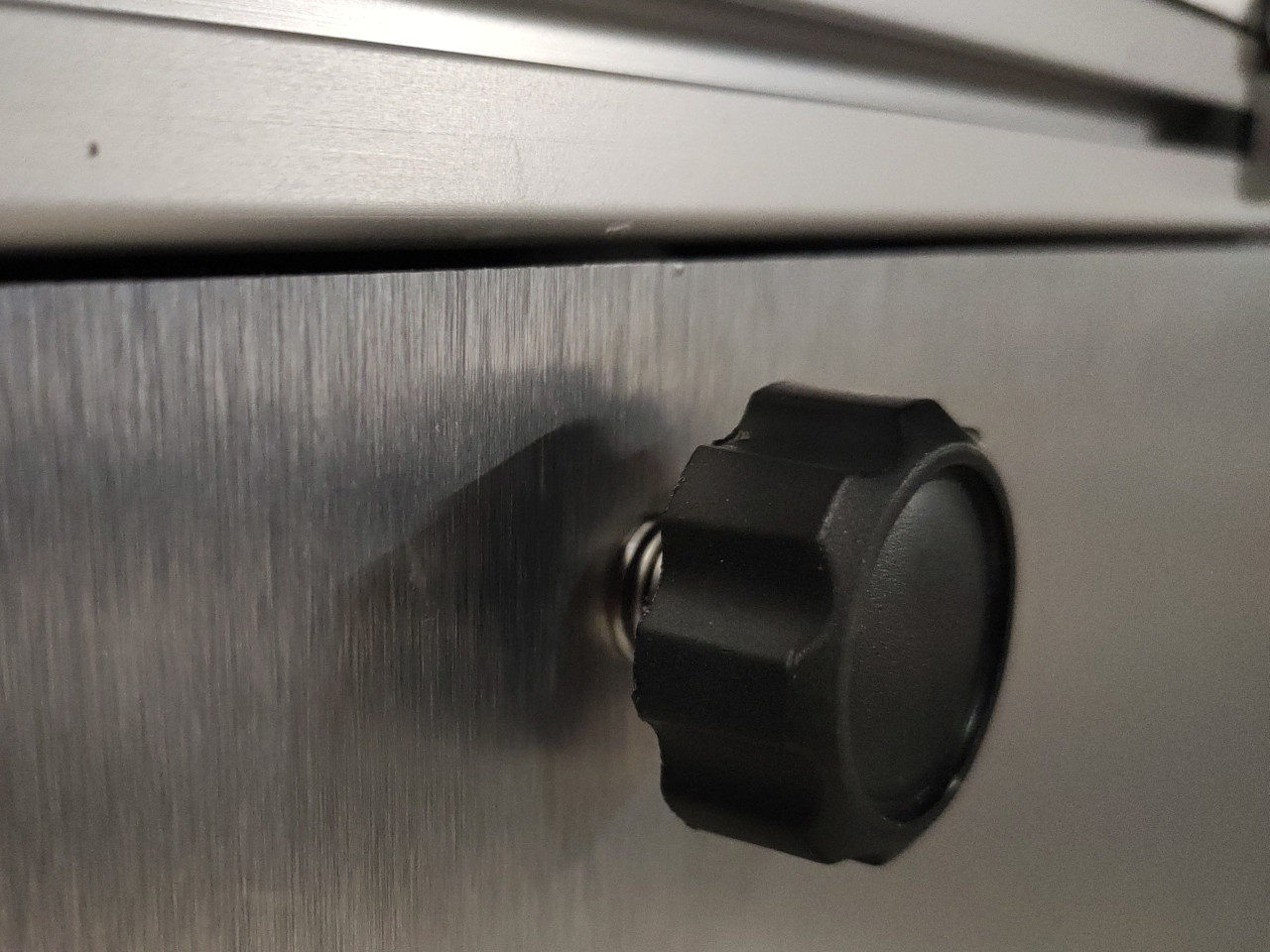

Für jeden Verschluss ist noch ein Sterngriff M6x30, eine selbstsichernde Mutter M6, zwei Rillenkugellager 6262RS und ein Axialrillenkugellager F6-12M nötig. Dazu noch drei selbstsichernde M3 Muttern und drei M3 Senkkopfschrauben (Länge hab ich vergessen... ich glaube 20mm). Das Oberteil und Unterteil bekommt jeweils ein RiKuLa eingedrückt, die M6er Mutter kommt in den Riegel. Dann mit den M3er Schrauben zusammenschrauben. Das Axialkugellager kommt auf den Sterngriff.

In die Platte kommt dann an passender Stelle eine 7er Bohrung, Sterngriff durch und von innen den zusammengesetzten Verschluss draufgeschraubt. In der aktuellen Version 2 muss das Ding noch mit dünnem doppelseitigem Klebeband fixiert werden, wenn es mal eine v3 gibt, soll die dann verschraubt werden.
